CPH3350

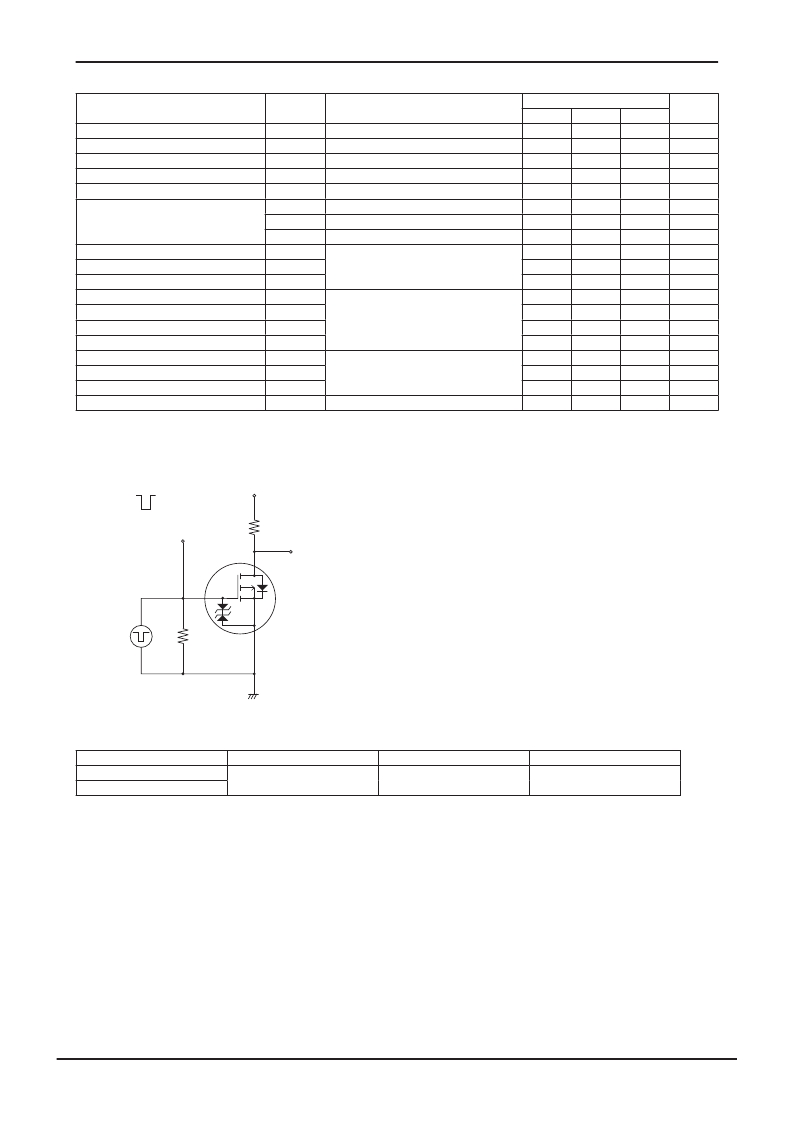

Electrical Characteristics at Ta=25°C
Parameter
Symbol
Conditions
min
Ratings
typ
max
Unit
Drain-to-Source Breakdown Voltage
Zero-Gate Voltage Drain Current
Gate-to-Source Leakage Current
V(BR)DSS
IDSS
IGSS
ID= -- 1mA, VGS=0V
VDS= -- 20V, VGS=0V
VGS=±8V, VDS=0V
--20
--1
±10
V
μ A
μ A
Cutoff Voltage
Forward Transfer Admittance
VGS(off)
| yfs |
RDS(on)1
VDS= -- 10V, ID= -- 1mA
VDS= -- 10V, ID= -- 1.5A
ID= -- 1.5A, VGS= -- 4.5V
--0.4
4.3
64
--1.3
83
V
S
m Ω
Static Drain-to-Source On-State Resistance
Input Capacitance
Output Capacitance
Reverse Transfer Capacitance
Turn-ON Delay Time
Rise Time
Turn-OFF Delay Time
Fall Time
Total Gate Charge
Gate-to-Source Charge
Gate-to-Drain “Miller” Charge
Diode Forward Voltage
RDS(on)2
RDS(on)3
Ciss
Coss
Crss
td(on)
tr
td(off)
tf
Qg
Qgs
Qgd
VSD
ID= -- 1A, VGS= -- 2.5V
ID= -- 0.2A, VGS= -- 1.8V
VDS=--10V, f=1MHz
See speci ? ed Test Circuit.
VDS=--10V, VGS=--4.5V, ID=--3A
IS=--3A, VGS=0V
89
131
375
77
58
8.1
26
42
37
4.6
0.8
1.3
--0.83
124
196
--1.2
m Ω
m Ω
pF
pF
pF
ns
ns
ns
ns
nC
nC
nC
V
Switching Time Test Circuit
0V
--4.5V
VIN
VIN
VDD= --10V
ID= --1.5A
RL=6.67 Ω
PW=10 μ s
D.C. ≤ 1%
D
VOUT
G
CPH3350
P.G
50 Ω
S
Ordering Information
Device
CPH3350-TL-H
CPH3350-TL-W
Package
CPH3
Shipping
3,000pcs./reel
memo
Pb Free and Halogen Free
No. A0151-2/6
